硬件服务|奶厅用电这点事儿

奶厅独立供电柜及奶厅主电路

奶机核心件都比较“精贵”，对于牧场和奶牛而言，奶厅设备运行的稳定可靠性是第一位，所以我们强烈建议牧场给奶厅提供独立供电，主电缆必须是4相5线制、且符合国家标准，有20%--50%的电力冗余。

同时奶厅需要有独立的电源分配柜，大多数奶厅电器故障实例证明，分配合理、质量过关、标准严格的电源分配柜是保证电气设备正常、平稳运转的条件之一。

以下是电控柜选配的主要注意事项：

1. 主电控柜进线电缆线径合格、有冗余，进线端子有相应的线鼻子和热缩管。

2.进线电缆必须符合国标，且适用于4相5线制。 许多大型的设备，如热水器、真空泵和空压机都需要漏电保护器来保证人和设备的安全。

3. 电控柜布局合理、整齐，主回路必须使用铜排作为母排，并伴有分线槽；需要零线和地线端子排独立，同时安装防雷击装置。

4. 电控柜的容量需要考虑到1.5倍的奶厅全负载，同时选择质量可靠的空开厂家。

5. 采用独立的供电方式为奶厅提供电源。

对于那些已经安装，且电能质量有问题的牧场，该如何处理呢，我们提出奶厅电源分三级防护。

第一级，主电源测加装功率补偿柜或者大功率稳压器。

大功率补偿柜可以有效去除电网中的无效电能，不仅可以节省电能资源，而且可以稳压。有条件的奶厅建议给奶厅整体设备增加稳压柜。

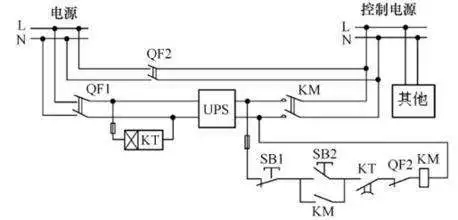

第二级，奶厅挤奶设备在线UPS或稳压器。

由于大多数的真空泵、空压机、制冷设备和加热器都自带保护建议中小牧场给奶厅挤奶设备加装UPS或稳压器，这样可以有效解决电压波动带来的设备损伤、脉动不稳等问题。

第三级，挤奶点控制器进行稳压滤波装置。

在每个挤奶点的供电测加装稳压、滤波装置，这样可以有效防止电网的波动对于挤奶单元的冲击，同时有效保证数据传输的稳定性。值得一提得的是阿菲金为每一个挤奶单元都配备了稳压、滤波器。这也是阿菲金数据传输稳定、准确的秘诀之一。

识别抗干扰

众所周知，传统奶厅中在位识别的识别率及识别准确率都远远超通过式识别。无论哪种识别方式，在出现识别干扰的时候，我们从哪里下手去解决呢？

通过多年的经验积累，阿菲金提出从主要从两个方面入手——提高识别系统自身抗干扰能力和排除外界干扰。

• 识别系统自身抗干扰能力。

识别系统的数据传输一般分为接受系统（信号采集、接受单元）和传输系统（电缆、无线等通讯方式）。大多数厂家的接收系统都有相应的防干扰和保护装置内嵌在接收器中，主要差别在于传输系统的不同。阿菲金经过不断尝试最终选定RS485通讯协，此通讯方式之所以在牛场恶略环境中可以实现数据的稳定传输，主要原因在于数据线要求有良好的屏蔽层，同时数据线为双绞线。这可以有效的防止外界的干扰。

• 外界干扰排除

强交流电、高次谐波是电网中直接威胁识别系统的元凶，阿菲金总结出常见的识别干扰原因及应对措施：

 1. 高低压电缆布局规范

• 高压电缆和通讯电缆距离太近

• 高压电缆和通讯电缆重合铺设

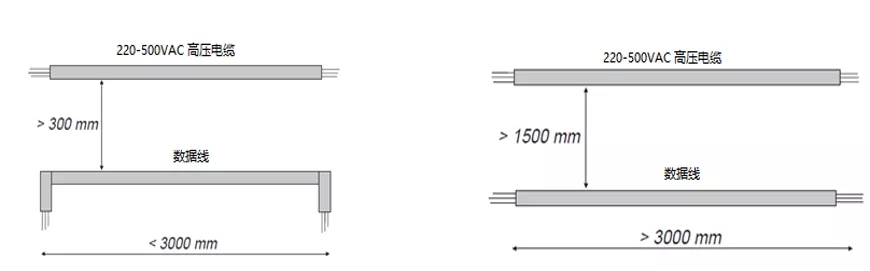

对于此种情况，必须规范电缆的铺设。对于高压电缆需要和通讯电缆并行的情况，并行距离小于3米的，高低压电缆间距大于0.3米；并行距离大于3米的，高低压电缆间距大于1.5米。

 2. 变频器安装规范

• 变频的前端没有使用滤波器

• 变频器的进线和出线端没有使用带绝缘层的电缆

• 电缆、变频器地线没有合理接地

对于此种情况，首先要选则输出、输入电压较为平稳的变频器，变频器的输出、输入端接滤波器，同时主回路电缆需要使用可接地的铠装电缆。

 3. 识别、通讯接地规范。

不规范的接地会导致电路板、电子器件点位的飘移，系统抗外界干扰能力低等问题。

• 识别或者通讯设备的接地

• 通讯线地线或者屏蔽层接地

对于此种情况，根据各自系统的特点加装末端电阻，进行合理的接地。

4. 其他设备（如带整流器的日光灯、监控摄像头）安装规范。

干扰设备距离识别系统或电缆的间距大于1.5米

5. 识别系统的供电电源和电缆规范

隔离变压器独立供电，供电电缆为双绞线，最好带屏蔽或者接地等。
